Hidrogramas

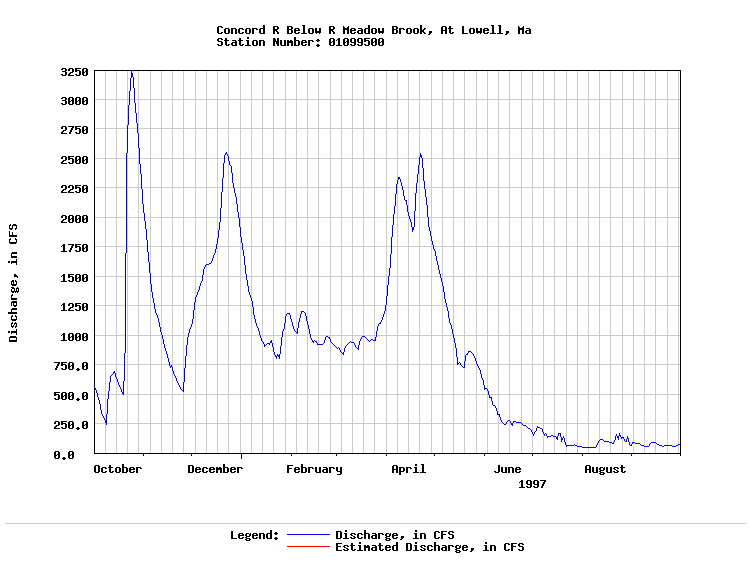

El hidrograma de escurrimiento muestra las variaciones del caudal en el tiempo.

Los máximos en este gráfico muestran los períodos de crecidas. Cuando no ocurren lluvias, el agua que escurre en el río corresponde al aporte del agua subterránea. Al ir drenando el agua en el suelo, la superficie freática baja y va disminuyendo el aporte de agua al río. Si el agua subterránea no se recupera el aporte al río terminaría por ser nulo.

Partes del Hidrograma

Curva ascendente – la curva ascendente de cada tormenta refleja la capacidad de infiltración de la cuenca.

Máximo – el máximo del hidrograma representa el caudal de punta de la tormenta

Curva de Recesión – la curva de recession representa el caudal de la cuenca una vez que los aportes han cesado.

Por qué razón el hidrograma tiene esta forma

A medida que las cuencas se van urbanizando, aumenta la superficie impermeable. Una de las consecuencias de este hecho es que los aportes superficiales tienden a aumentar y disminuyen los aportes subterráneos a los ríos El escurrimiento superficial se mueve más rápidamente sobre las superficies más duras y los hidrogramas pasan a ser más abruptos, puntiagudos y con mayores valores de punta. Dado que el agua que se infiltra en el suelo disminuye, existe menor disponibilidad de aportes subterráneos en los momentos de bajo caudal o estiaje. Por esta razón los flujos en los ríos son bajos en verano, cuando la precipitación es baja y el agua de los acuíferos se emplean para otros fines.

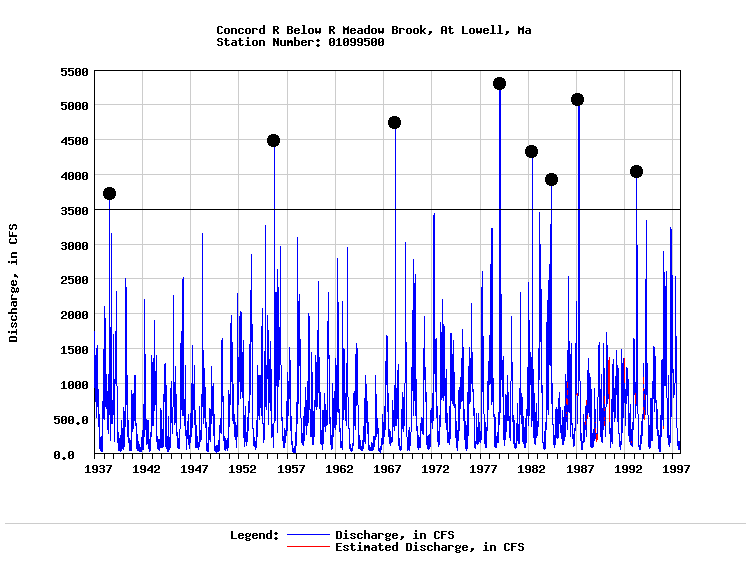

En general, en el Estado de Massachusetts, el desarrollo y urbanización se ha incrementado fuertemente en los últimos 20 años. Ello puede apreciarse en los hidrogramas de un período largo. A medida que aumenta el desarrollo y urbanización en las cuencas, la superficie impermeable aumenta, la capacidad de infiltración y el volumen de embalse subterráneo disminuye y aument5a el número de tormentas que producen altos caudales. Por ejemplo, en el caso del Río Concord, han ocurrido 6 eventos con caudales superiores a 3500 cfs en los últimos 30 años, mientras que en los 30 años previos sólo ocurrieron 6 de estas tormentas.

Algunas definiciones para caracterizar los escurrimientos son las siguientes:

QN : Es el valor de caudal que es igualado o superado N días en promedio en el año.

Mediana del caudal a largo plazo: Corresponde a la mediana de los caudales medios diarios desde el inicio de las mediciones en la estación. Este valor permite tener una idea comparativa entre el caudal que escurre en un día cualquiera comparado con el valor con probabilidad 0,5.

7Q10 and 7Q2: Estos valores corresponden a los caudales mínimos semanales con 10 y 2 años de período de retorno. Representan el valor promedio de 7 días consecutivos durante el año. El valor 7Q10 es igualado o superado una vez cada 10 años en promedio. Este valor tiene en promedio una probabilidad de ocurrencia de 0,10 en un año cualquiera. Este valor se usa como un valor representativo del mínimo escurrimiento necesario para mantener la vida acuática en el río.

Cómo obtener un hidrograma a través de Internet

En la página inicial también pueden obtenerse datos en tiempo real de algunas estaciones de medición
